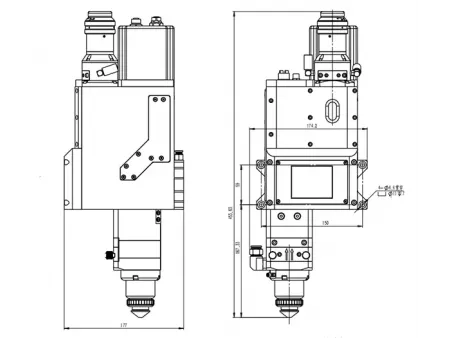

Testa di taglio laser con scanner da 4 kW
LDC40
Testa di taglio laser con messa a fuoco automatica per la lavorazione di metalli altamente riflettenti con potenze nominali fino a 4 kW
LDC40
Testa di taglio laser con messa a fuoco automatica per la lavorazione di metalli altamente riflettenti con potenze nominali fino a 4 kW
Forniamo teste di taglio con scanner lasercon messa a fuoco automatica da 4 kW adatte per metalli riflettenti come rame, ottone, alluminio e acciaio inossidabile lucido. Uno scanner galvo posiziona il raggio in modo rapido e preciso, mentre l'autofocus lo mantiene sul bersaglio al variare dello spessore o della finitura, in modo che il taglio rimanga pulito e la zona termicamente alterata ridotta. Le parti metalliche tipiche che possono essere tagliate con queste teste di taglio laser includono linguette e sbarre collettrici per batterie, pannelli di involucri, riflettori per illuminazione e piastre decorative.
| Tipologia | Testa di taglio con scanner laser a fibra con messa a fuoco automatica |
| Modello | LDC40 |
| Tipo di interfaccia | QBH |
| Lunghezza d'onda | 1080±10nm |
| Potenza nominale | 4kW |
| Lunghezza focale | 150mm/200mm |
| Lunghezza di collimazione | 100mm |
| Ugello | FC-02 |
| Intervallo di messa a fuoco | -15mm~ 15mm / -30mm~ 30mm |
| Intervallo di regolazione del centraggio | ±1.5mm |
| Velocità di messa a fuoco | 100mm/s |
| Pressione gas ausiliario | ≤2.5MPa |
| Intervallo di oscillazione | 0-3mm |
| Velocità di oscillazione | ＜4000mm/s |
| Peso | 9.4kg |
Le nostre teste di taglio con scanner laser a messa a fuoco automatica sono utilizzate nella lavorazione della lamiera per metalli altamente riflettenti, ottone, rame puro (rame rosso) e alluminio.

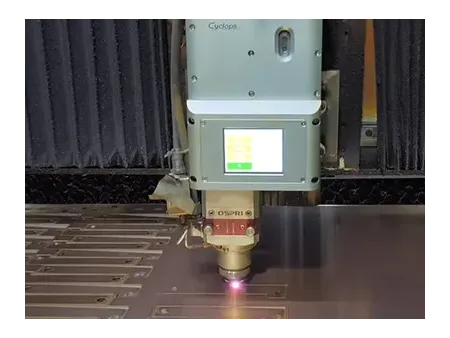

- Taglio di fogli di rame puro
Otto modelli di scansione preimpostati (ad esempio linea, arco, cerchio, spirale, raster) selezionabili sul controller. Scegliete il percorso che corrisponde alla geometria e raggiungete la velocità desiderata con meno tentativi.
Un monitor con finestra protettiva rileva la contaminazione. Segnala la necessità di una sostituzione tempestiva; se i livelli superano il limite, il sistema attiva un arresto di sicurezza per evitare tagli non precisi e proteggere la testina.
Il raffreddamento dell'alloggiamento e del blocco dello scanner mantiene la temperatura costante durante i lunghi turni di lavoro, contribuendo a mantenere la messa a fuoco e la qualità dei bordi.
La finestra protettiva è inserita in un modulo a cassetto, quindi è possibile estrarla, sostituirla e riprendere il lavoro in pochi minuti. Meno tempi di inattività, maggiore efficienza.
Un percorso ottico ottimizzato migliora l'accoppiamento energetico su ottone, rame e alluminio. È possibile ottenere velocità più elevate e uno spessore lavorabile maggiore a parità di 4 kW, con un taglio pulito e una zona termicamente alterata (HAZ) ridotta.
