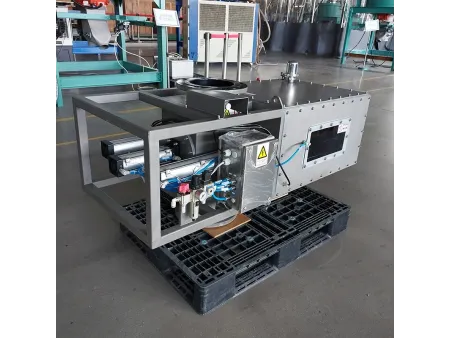

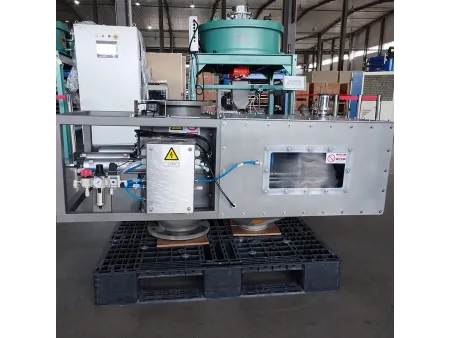

Separatore magnetico a dischi
Separatori magnetici permanenti
Separatore magnetico per la rimozione automatica di particelle ferromagnetiche da prodotti poco scorrevoli e soggetti a ponti
- Superficie magnetica: 9000-13000GS
- Standard di saldatura: Grado generale/sanitario (opzionale)
- Pressione di esercizio: Pressione atmosferica/pressione positiva/pressione negativa
- Temperatura di esercizio: da 80 a 200 °C
- Capacità di lavorazione: 3,5-14 m³/h
- Potenza installata: 0,27 kW
- Grado IP: IP54/Antipolvere/Antigas (opzionale)
La rimozione efficiente del ferro può essere complessa quando si trattano polveri secche e materiali granulari che presentano scarsa scorrevolezza e tendenza a formare ponti. Il separatore magnetico a dischi, sviluppato con tecnologia proprietaria, è progettato per risolvere questi problemi garantendo una separazione continua delle impurità ferrose e prevenendo al contempo l'intasamento del materiale. Il meccanismo rotante mantiene i materiali in movimento, aumentando il contatto con il campo magnetico e migliorando l'efficienza di cattura delle impurità. L'integrazione di questo sistema nelle linee di produzione contribuisce a ridurre i costi di manodopera, minimizzare i rischi per la sicurezza e migliorare l'efficienza produttiva. Il suo funzionamento automatizzato garantisce prestazioni stabili e un flusso di materiali ininterrotto, rendendolo una soluzione ideale per i settori che richiedono una lavorazione ad elevata purezza.
- Industria delle batterie al litio: fosfato di ferro, fosfato di ferro e litio
- Industria alimentare: peperoncino in polvere, fibre vegetali in polvere
- Industria chimica: resina
| Modello | ||||||
| Pressione di esercizio | Pressione atmosferica Pressione positiva (< 0,1 MPa) Pressione negativa | |||||
| Temperatura operativa | 80℃, 100℃, 120℃, 150℃, 200℃ | |||||
| Materiale | Passaggio del flusso | 304, 316L | ||||
| Passaggio senza flusso | 304, 316L | |||||
| Sigillatura | SIL, PTFE, NBR, FKM, EPDM, Others | |||||
| Trattamento superficiale | Interno | Ra0.4 lucido, Ra0.8 lucido, Spazzolato, Rivestito in PTFE, Rivestito in F40(0.1T), Rivestito in F40(0.2T), Altri | ||||
| Esterno | Ra0.4 brillante, Ra0.8 brillante, Sabbiato, Spazzolato | |||||
| Superficie magnetica | 9000GS, 10000GS, 11000GS, 12000GS, 13000GS | |||||
| Norma di saldatura | Generale, grado sanitario | |||||
| Norma di connessione | HG/T20592-2009 PN6, HG/T20592-2009 PN10, DIN2502, JIS/KS 10K, ASME/ANSI, Classe 150, Altri | |||||
| Dimensioni (mm) | Dimensioni della connessione | DN200 | DN250 | DN300 | DN350 | |
| A | 785 | 855 | 905 | 955 | ||
| B | 1545 | 1695 | 1790 | 1985 | ||
| B1 | 540 | 565 | 590 | 660 | ||
| B2 | 380 | 405 | 430 | 455 | ||
| D | 219 | 273 | 325 | 377 | ||
| H | 700 | 750 | 800 | 850 | ||
| Numero di barre magnetiche (N-Ø25) | 7 | 9 | 11 | 13 | ||
| Capacità di lavorazione (m³/h) | 3.5 | 6 | 10 | 14 | ||
| 1* Potenza motore (kW) | 0.37 | 0.55 | 0.75 | 1.1 | ||
| 2* Consumo d'aria (L/min) | 180 | 200 | 220 | 250 | ||
| 3* Peso netto (kg) | 280 | 330 | 390 | 450 | ||
| Cilindro pneumatico | AirTAC, SMC, FESTO | |||||
| Armadio di controllo | IP grado | Classe IP54, antipolvere, antigas, antideflagrante | ||||
| Dimensioni | 500×400×250mm | |||||
| RAL7035 | ||||||
| Colore | ||||||
| Accesso DCS, Altri | ||||||
| Porta | ||||||
Note
1. La potenza del motore si basa sul modello SWa-MRG-200, con una potenza nominale di 370 W e un consumo energetico effettivo di circa 270 W.
2. Il consumo d'aria a una pressione di 0,6 MPa per il modello SWa-MRG-200 è di circa 180 l/min.
3. Il peso netto è determinato in base alle condizioni effettive al momento della spedizione.
- In grado di raggiungere una forza magnetica superficiale massima di 13.000 GS e di funzionare a temperature fino a 250 °C, il che lo rende adatto ad applicazioni industriali impegnative.
- Costruito con una struttura resistente alla pressione positiva per prevenire perdite di materiale e garantire un ambiente di lavoro sicuro.
- Progettato per un funzionamento continuo 24 ore su 24, mantenendo l'efficienza senza tempi di fermo.
- Funzionamento intuitivo con un sistema di controllo PLC HMI automatizzato, che consente il funzionamento locale completamente automatico.
- Supporta un'ampia gamma di tensione di ingresso, garantendo l'adattabilità a diverse condizioni di alimentazione.
- Design a basso consumo energetico, che riduce al minimo i costi operativi. Il consumo energetico medio del separatore è inferiore a 0,04 kW, rendendolo una soluzione ecocompatibile.
