Griglia magnetica
Separatori magnetici permanenti
Griglia magnetica per la cattura e la separazione di metalli ferrosi estranei in tramogge, cassetti, scivoli e contenitori
La rimozione dei contaminanti ferrosi è un passaggio importante per garantire la purezza del prodotto e la protezione delle apparecchiature. Le griglie magnetiche, composte da più barre magnetiche, catturano efficacemente limatura di ferro, frammenti metallici e altre impurità magnetiche, prevenendo la contaminazione nella lavorazione alimentare, nella produzione chimica e nella produzione di materie plastiche. La loro capacità di intrappolare particelle metalliche indesiderate contribuisce a mantenere il funzionamento regolare e a ridurre l'usura dei macchinari.
Molti impianti di produzione integrano griglie magnetiche in silos di stoccaggio, cassettiere e tramogge per un'efficace rimozione del ferro. Quando si trattano materiali ad alta usura, è possibile applicare speciali trattamenti di rivestimento per prolungarne la durata e mantenere l'efficienza di separazione.

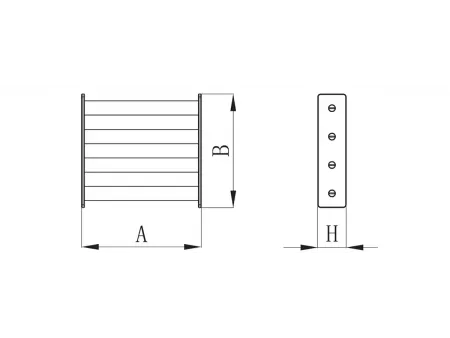

| Modello | Dimensioni (mm) | Numero di barre magnetiche | Peso (kg) | ||
| A | B | H | |||
| | 100 | 100 | 40 | 2 | 1 |
| | 150 | 150 | 40 | 3 | 2.2 |
| | 200 | 200 | 40 | 4 | 3.7 |
| | 250 | 250 | 40 | 5 | 5.5 |
| | 300 | 300 | 40 | 6 | 8 |
| | 350 | 350 | 40 | 7 | 10 |
| | 400 | 400 | 40 | 8 | 13.5 |
| | 450 | 450 | 40 | 9 | 17 |
| | 500 | 500 | 40 | 10 | 20.5 |

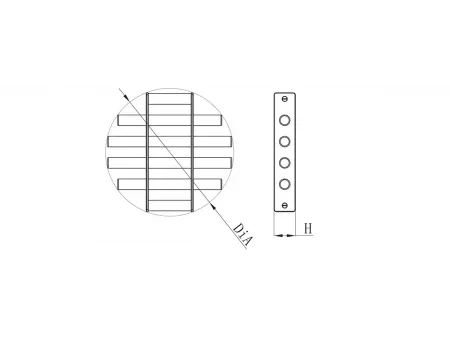

| Modello | Diametro | H | Numero di barre magnetiche | Peso (kg) |
| | 100 | 40 | 2 | 0.9 |
| | 150 | 40 | 3 | 1.5 |
| | 200 | 40 | 4 | 2.5 |
| | 250 | 40 | 5 | 3.7 |
| | 300 | 40 | 6 | 5.5 |
| | 350 | 40 | 7 | 7.5 |
| | 400 | 40 | 8 | 10 |
| | 450 | 40 | 9 | 12.3 |
| | 500 | 40 | 10 | 15.5 |
- La struttura in acciaio inossidabile 304 e 316L garantisce resistenza alla corrosione e previene la contaminazione.

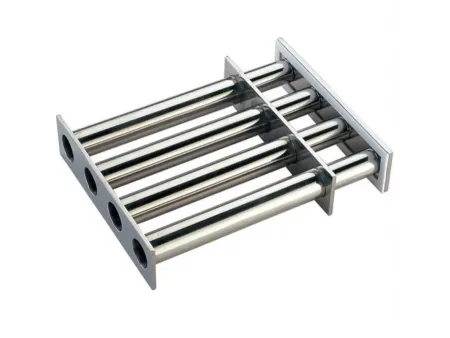

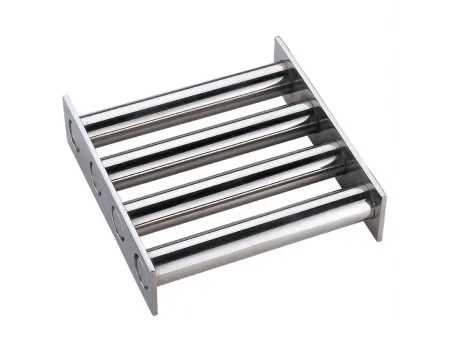

- Le griglie magnetiche standard sono costituite da barre magnetiche di 25 mm di diametro disposte con interasse di 50 mm, fissate tramite viti o saldatura.
- Le opzioni di superficie lucidata soddisfano gli standard di qualità alimentare e farmaceutica, rendendole adatte ad applicazioni igieniche.
- La temperatura di esercizio standard raggiunge gli 80 °C, con versioni per alte temperature disponibili per condizioni fino a 350 °C.

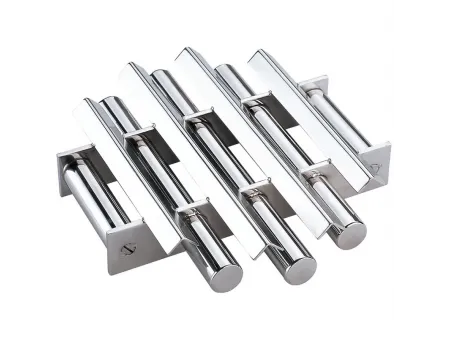

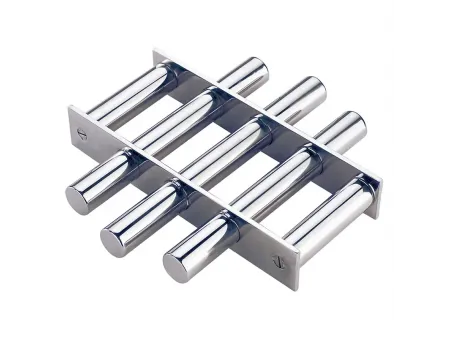

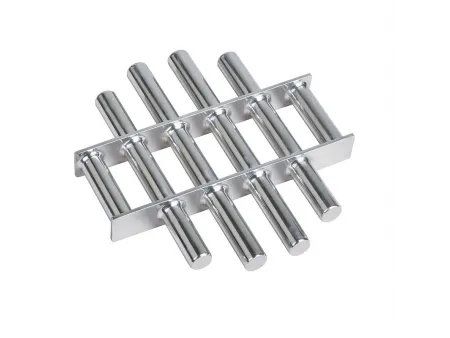

- Sono disponibili diversi design, tra cui modelli standard, versioni facili da pulire e griglie con deflettori o guide di flusso, nonché configurazioni personalizzate quadrate o rotonde per soddisfare specifiche esigenze di installazione.
