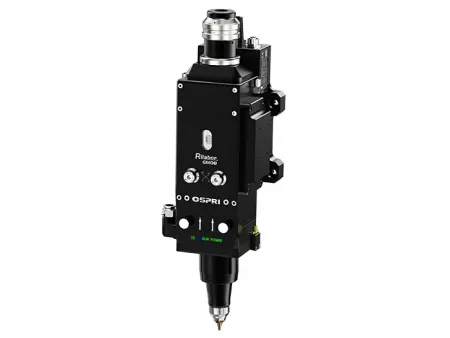

Testa di taglio laser a fibra da 8 kW
GM08B
Testa di taglio laser con messa a fuoco automatica per il taglio piano/smussato di lamiere e tubi metallici di medio spessore
Le nostre teste di taglio laser a fibra con messa a fuoco automatica sono progettate per metalli di medio spessore e consentono di eseguire tagli piani su lamiere e tagli smussati su tubi e profili. Sono dotate di un modulo di comunicazione 5G integrato che trasmette in streaming lo stato in tempo reale per il monitoraggio remoto, consentendo agli operatori di controllare la pressione del gas di assistenza e le condizioni della finestra protettiva in tempo reale. Se il sensore rileva la presenza di contaminanti sulla finestra protettiva, il modulo di monitoraggio della testa invia un segnale al controller della macchina per il taglio laser, che attiva un allarme e interrompe il taglio per proteggere l'ottica. Un'unità di protezione della finestra di tipo a cassetto con accesso frontale rende veloce la manutenzione, riducendo i tempi di fermo e mantenendo la produzione in movimento.
| Tipologia | Testa di taglio laser a fibra con messa a fuoco automatica |
| Modello | GM08B |
| Tipo di interfaccia | QBH, QD, G5 |
| Lunghezza d'onda | 1080±10nm |
| Potenza nominale | ≤8kW |
| Lunghezza focale | 200mm/250mm |
| Lunghezza di collimazione | 100mm |
| Intervallo di messa a fuoco | -35mm~ 30mm / -50mm~ 50mm |
| Intervallo di regolazione del centraggio | ±1.5mm |
| Velocità di messa a fuoco | 100mm/s |
| Pressione del gas ausiliario | ≤3MPa |
| Peso | 5kg |
Utilizzata ampiamente per il taglio piano su lamiere metalliche e il taglio smussato su tubi e profili. Lavorano acciaio al carbonio, acciaio inox e altri metalli comuni con bordi puliti e uniformi.
Con il modulo 5G aggiuntivo, è possibile visualizzare da remoto i dati in tempo reale della testa laser, la pressione del gas di assistenza, le condizioni della finestra di protezione e gli allarmi, in modo che gli operatori possano individuare tempestivamente i problemi e intervenire prima che la qualità peggiori.
Un vano frontale a cassetto consente l'accesso diretto alla finestra di protezione e alle parti soggette a usura. La sostituzione di tali parti di ricambio richiede pochi minuti, riducendo i tempi di fermo e contribuendo a mantenere pulite le ottiche.
Un sensore rileva la contaminazione sulla finestra di protezione. Inizialmente, attiva una modifica tempestiva; se i livelli superano il limite, il controller attiva un allarme e interrompe il processo di taglio per proteggere le lenti ottiche.
La lettura continua della pressione aiuta a impostare e mantenere la corretta finestra di processo, supportando un taglio stabile su lamiere e tubi.
Un design antiurto a strappo utilizza un elemento sacrificale che si sgancia all'impatto per proteggere la testa; dopo un piccolo urto, la testa si ripristina rapidamente, consentendo alla produzione di riprendere con un'interruzione minima.
