Testa di taglio laser a fibra 8 kW con smusso (angolo retto a pendolo singolo)
LCF08A
Testa di taglio laser con messa a fuoco automatica e informazioni intelligenti per la lavorazione di tubi e profili metallici con potenze nominali fino a 8 kW

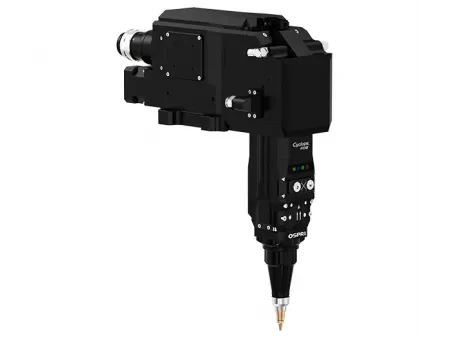

Interfaccia/connettore laser frontale, figura 1 senza staffa di montaggio, figura 2 con staffa di montaggio

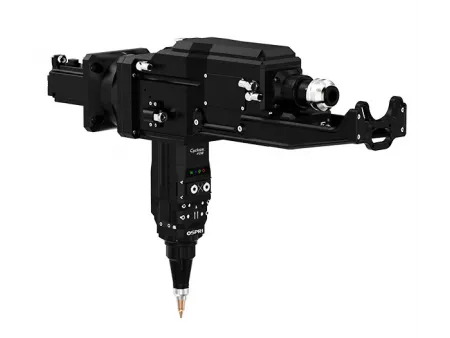

Interfaccia/connettore laser posteriore, figura 1 senza staffa di montaggio, figura 2 con staffa di montaggio
Queste teste laser ad angolo retto da 8 kW a pendolo singolo funzionano su macchine per il taglio di tubi/profili a ingresso laterale o celle robotizzate, essi tagliano acciaio al carbonio, acciaio inox e alluminio. Un seguace capacitivo a lungo raggio mantiene la distanza su tubi tondi, quadrati/rettangolari e profili strutturali (angolari, a canale, a H); la protezione anticollisione si ripristina rapidamente dopo gli urti e le linee di segnale rinforzate emettono allarmi tempestivi, in modo che la qualità rimanga costante e l'assistenza sia rapida grazie all'accesso frontale e alla finestra di protezione scorrevole. Queste teste vengono utilizzate per tagliare componenti di tubi e profili come telai, parapetti, tubi per mobili e sezioni di telai.
| Tipologia | Testa di taglio laser a fibra con messa a fuoco automatica |
| Modello | LCF08A1/LCF08A2 |
| Tipo di interfaccia | QBH, G5 |
| Lunghezza d'onda | 1064±10nm |
| Potenza nominale | ≤8kW |
| Lunghezza focale | 200mm/250mm |
| Lunghezza di collimazione | 100mm |
| Intervallo di messa a fuoco | -35mm~ 30mm / -50mm~ 50mm |
| Intervallo di regolazione del centraggio | ±1.5mm |
| Velocità di messa a fuoco | 400mm/s |
| Precisione di posizionamento ripetuto dell'asse di messa a fuoco | 0.05mm |
| Intervallo di movimento dell'asse A | ±45° |
| Velocità di rotazione nominale | 30r/min |
| Accelerazione angolare | 240rad/s² |
| Precisione di posizionamento | 1arcmin |
| Pressione del gas ausiliario | ≤3MPa |
| Peso | 9kg |
Utilizzato su sistemi di taglio di tubi e profili per tubi tondi, quadrati/rettangolari e sezioni strutturali come angolari, canali e travi H. I materiali che possono essere lavorati con le teste di taglio laser a fibra ad angolo retto a pendolo singolo includono acciaio al carbonio e acciaio inoxe, con prestazioni stabili nella gamma degli 8 kW.
La capacità di taglio smussato di 500 mm garantisce una lavorazione fluida di profili strutturali di grandi dimensioni
Sensore laser integrato nell'ugello per una protezione non distruttiva dalle collisioni, consentendo un rapido ripristino e una produzione ininterrotta
Dotato di un amplificatore di capacità integrato per una risposta rapida e basse interferenze, assicurando prestazioni di taglio precise e stabili.
Fornisce avvisi tempestivi in caso di perdite o bassa pressione dell'aria, garantendo un'elaborazione continua e prevenendo i tempi di fermo.
Connessione perfetta con sistemi CNC per controllo sincronizzato e prestazioni macchina integrate
