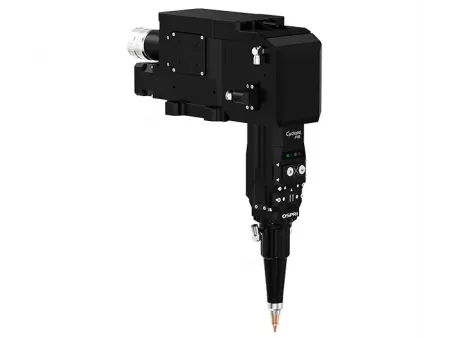

Testa di taglio laser a fibra da 15 kW con smusso (angolo retto a pendolo singolo)
LCF15A
Testa di taglio laser con messa a fuoco automatica intelligente per la lavorazione di tubi e profili metallici con potenze fino a 15 kW
Interfaccia/connettore laser frontale, figura 1 con staffa di montaggio, figura 2 senza staffa di montaggio

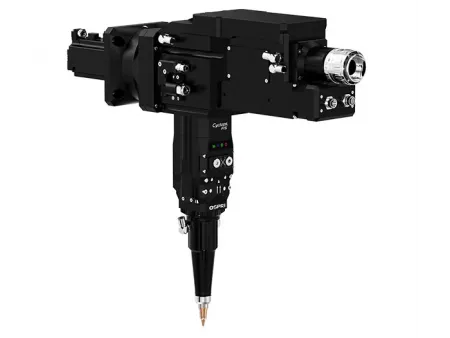

Interfaccia/connettore laser posteriore, figura 1 senza staffa di montaggio, figura 2 con staffa di montaggio
Progettata per la lavorazione di tubi metallici e profili strutturali, questa testa di taglio laser a fibra offre prestazioni elevate con potenze nominali fino a 15 kW. Un sensore esteso la rende facilmente adattabile a diversi tipi di profili e garantisce prestazioni di taglio stabili. Il sistema di protezione anticollisione integrato consente un rapido ripristino dopo un impatto, mentre il feedback del segnale potenziato fornisce avvisi tempestivi per mantenere una qualità costante e ridurre i tempi di inattività. Il suo design semplifica la manutenzione post-vendita, rendendola affidabile per un uso industriale a lungo termine.
| Tipologia | Testa di taglio laser a fibra con messa a fuoco automatica |
| Modello | LCF15A1/LCF15A2 |
| Tipo di interfaccia | Q , QD, LOE3.1, LOE3.2 |
| Lunghezza d'onda | 1064±10nm |
| Potenza nominale | ≤15kW |
| Lunghezza focale | 250mm/300mm |
| Lunghezza di collimazione | 100mm |
| Intervallo di messa a fuoco | -50mm~ 50mm / -70mm~ 70mm |
| Intervallo di regolazione del centraggio | ±1.5mm |
| Velocità di messa a fuoco | 400mm/s |
| Precisione di posizionamento ripetuto dell'asse di messa a fuoco | 0.05mm |
| Intervallo di movimento asse A | ±45° |
| Velocità di rotazione nominale | 30r/min |
| Precisione di posizionamento | 1arcmin |
| Pressione gas ausiliario | ≤3MPa |
| Peso | 9.5kg |
Questa testa di taglio laser a fibra ad angolo retto è ottimizzata per il taglio di tubi e profili, inclusi tubi tondi, tubi quadrati e travi ad H. È adatta alla lavorazione di acciaio al carbonio, acciaio inossidabile e altri metalli industriali comuni.
- Acciaio al carbonio da 8 mm, 12 kW - 8 m/min, taglio con azoto
- Ferro angolare da 5 mm, 3 kW
- Tubo quadrato in acciaio al carbonio da 6 mm, 2,4 kW
La capacità di taglio obliquo di 500 mm garantisce una lavorazione fluida di profili strutturali di grandi dimensioni
Sensore laser integrato nell'ugello per una protezione non distruttiva dalle collisioni, consentendo un rapido ripristino e una produzione ininterrotta
Dotato di un amplificatore di capacità integrato per una risposta rapida e basse interferenze, garantendo prestazioni di taglio precise e stabili.
Fornisce avvisi tempestivi in caso di perdite o bassa pressione dell'aria, garantendo un'elaborazione continua e prevenendo i tempi di fermo.
Connessione perfetta con i sistemi CNC per un controllo sincronizzato e prestazioni integrate della macchina
| Lente protettiva di collimazione | PMD32T2DS |
| Lente protettiva di messa a fuoco | PMD34T5DS |
| Lente protettiva di taglio | PMD34T5DS |
| Lente di collimazione | DF100D37DS |
| Lente di messa a fuoco | DF200D37DS, SF250D37DS, SF300D37DS |
| Anello di tenuta | 38.6×30.5×3.8， 38.6×30.5×3.8 |
| Anello in ceramica | FC-18 |
| Ugello | Serie FSN21 |
