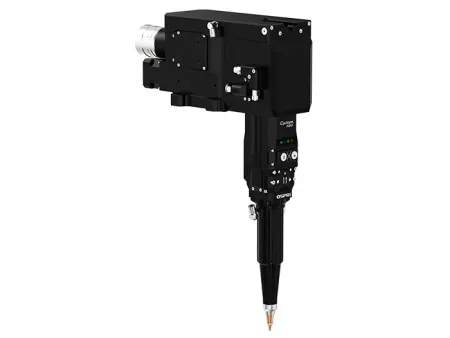

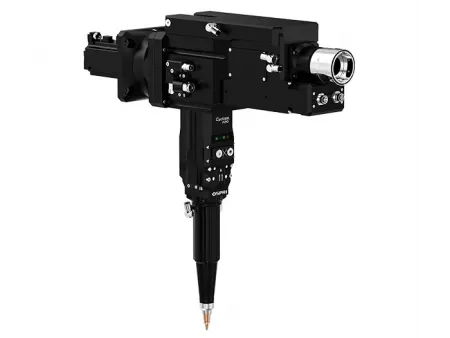

Testa di taglio laser a fibra da 20 kW con smusso (angelo retto a pendolo singolo)
LCF20A
Testa di taglio laser con messa a fuoco automatica e informazioni intelligenti per la lavorazione di tubi e profili metallici con potenze nominali fino a 20 kW
Interfaccia/connettore laser frontale, figura 1 con staffa di montaggio, figura 2 senza staffa di montaggio
Interfaccia/connettore laser posteriore, figura 1 senza staffa di montaggio, figura 2 con staffa di montaggio
Questa testa di taglio laser in fibra ad angolo retto ad alta potenza è progettata per la lavorazione di tubi e profili metallici con potenze nominali fino a 20 kW. Dotata di un sensore dell'ugello laser esteso, è in grado di gestire con facilità un'ampia gamma di profili strutturali. La protezione anticollisione integrata garantisce un rapido ripristino dopo l'impatto, mentre il potenziamento del segnale consente un feedback tempestivo e prestazioni di taglio stabili. Il suo design ottimizzato riduce i tempi di inattività e semplifica la manutenzione, rendendola ideale per applicazioni industriali esigenti.
| Tipologia | Testa di taglio laser a fibra con messa a fuoco automatica |
| Modello | LCF20A1/LCF20A2 |
| Tipo di interfaccia | Q , QD, LOE3.1, LOE3.2 |
| Lunghezza d'onda | 1064±10nm |
| Potenza nominale | ≤20kW |
| Lunghezza focale | 250mm/300mm |
| Lunghezza di collimazione | 100mm |
| Intervallo di messa a fuoco | -50mm~ 50mm / -70mm~ 70mm |
| Intervallo di regolazione del centraggio | ±1.5mm |
| Velocità di messa a fuoco | 400mm/s |
| Precisione di posizionamento ripetuto dell'asse di messa a fuoco | 0.05mm |
| Intervallo di movimento dell'asse A | ±45° |
| Velocità di rotazione nominale | 30giri/min |
| Accelerazione angolare | 240rad/s² |
| Precisione di posizionamento | 1arcmin |
| Pressione del gas ausiliario | ≤3MPa |
| Peso | 10kg |
Progettata per il taglio di tubi e profili metallici, questa testa di taglio laser ad alta potenza supporta tubi tondi, tubi quadrati e travi ad H. È adatta alla lavorazione di acciaio al carbonio, acciaio inossidabile e altri materiali strutturali comuni.
- acciaio al carbonio da 8 mm
- ferro angolare da 5 mm
- acciaio al carbonio da 6 mm
La capacità di taglio obliquo di 500 mm garantisce una lavorazione fluida di profili strutturali di grandi dimensioni
Sensore laser integrato nell'ugello per una protezione anticollisione non distruttiva, che consente un rapido ripristino e una produzione senza interruzioni
Dotato di amplificatore di capacità integrato per una risposta rapida e basse interferenze, garantisce prestazioni di taglio precise e stabili
Fornisce avvisi tempestivi in caso di perdite o bassa pressione dell'aria, garantendo un'elaborazione continua e prevenendo i tempi di fermo.
Connessione perfetta con i sistemi CNC per un controllo sincronizzato e prestazioni integrate della macchina
| Lente protettiva di collimazione | PMD32T2DS |
| Lente protettiva di messa a fuoco | PMD34T5DS |
| Lente protettiva di taglio | PMD34T5DS |
| Lente di collimazione | DF100D37DS |
| Lente di messa a fuoco | DF200D37DS，SF250D37DS，SF300D37DS |
| Anello di tenuta | 38.6×30.5×3.8 |
| Anello in ceramica | FC-18 |
| Ugello | Serie FSN21 |
