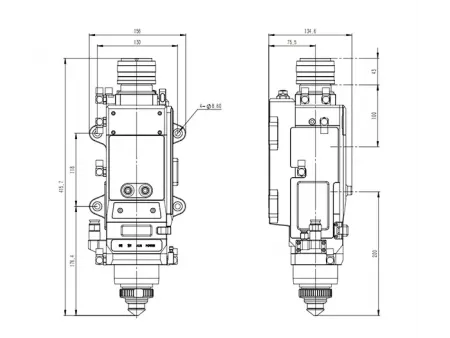

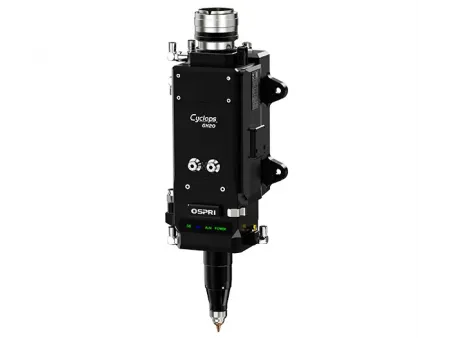

Testa di taglio laser a fibra da 20 kW con smusso
GH20B
Testa di taglio laser con messa a fuoco automatica intelligente per la lavorazione di lamiere metalliche spesse con potenze nominali fino a 20 kW
GH20B
Testa di taglio laser con messa a fuoco automatica intelligente per la lavorazione di lamiere metalliche spesse con potenze nominali fino a 20 kW
Questa testa di taglio laser in fibra ottica intelligente ad alta potenza è progettata per il taglio di lamiere metalliche spesse con potenze nominali fino a 20 kW. Dotata di comunicazione 5G, consente il monitoraggio in tempo reale della perdita di pressione del gas, della contaminazione delle lenti e della temperatura degli ugelli. Il sistema fornisce avvisi tempestivi e protezione automatica dalle collisioni con arresto di emergenza, riducendo le esigenze di manutenzione e migliorando l'efficienza complessiva del taglio. Il design con raffreddamento ad acqua garantisce un funzionamento stabile durante i lunghi cicli di produzione.
| Tipologia | Testa di taglio laser a fibra ottica con messa a fuoco automatica |
| Modello | GH20B |
| Tipo di interfaccia | QBH, QD, Q , LOE/QF-D |
| Lunghezza d'onda | 1080±10nm |
| Potenza nominale | ≤20kW |
| Lunghezza focale | 200mm/250mm/300mm |
| Lunghezza di collimazione | 100mm |
| Intervallo di messa a fuoco | -39mm~ 30mm |
| Intervallo di regolazione del centraggio | ±1.5mm |
| Velocità di messa a fuoco | 200mm/s |
| Pressione del gas ausiliario | ≤3MPa |
| Peso | 7kg |
La testa di taglio intelligente con messa a fuoco automatica da 20 kW è ideale per la lavorazione di lamiere metalliche spesse. Supporta il taglio di acciaio al carbonio, rame, alluminio e lamiera zincata, rendendola adatta ad ambienti di produzione pesanti e impegnativi.
- Taglio di acciaio al carbonio da 25 mm, 13 kW
- Acciaio al carbonio
- Acciaio al carbonio
L'allarme di alta temperatura emette automaticamente un comando di arresto che garantisce un arresto tempestivo e avvisa l'operatore di risolvere il problema, prevenendo difetti di lavorazione.
La trasmissione continua dei dati sulla temperatura dell'ugello regola dinamicamente l'altezza di taglio e mantiene una distanza costante tra l'ugello e il pezzo in lavorazione per una qualità di taglio stabile.
Il controllo della temperatura della lente in tempo reale consente la regolazione automatica della messa a fuoco, prevenendone la deriva causata dal riscaldamento, garantendo prestazioni di taglio uniformi.
Se la pressione del gas di taglio è anomala, vengono attivati degli allarmi che prevengono danni e tagli scadenti causati da una pressione del gas bassa o assente.
Rileva le differenze tra la pressione effettiva e quella impostata del gas di taglio e calibra automaticamente la pressione per garantire una qualità di taglio costante e proteggere la testa.
Emette un allarme in caso di guasto della guarnizione della finestra di protezione laser e ricorda agli operatori di riparare o sostituire i componenti, prevenendo la contaminazione interna delle lenti.
Sensore integrato con gruppo di soffiaggio dedicato che protegge la testa laser in caso di collisione, attivando immediatamente un segnale di spegnimento.
Monitora i risultati della perforazione in tempo reale. Il taglio inizia immediatamente dopo la penetrazione, eliminando i ritardi e aumentando la produttività.
Avvisa quando le lenti sono contaminate, con modalità di avviso e spegnimento. Ciò impedisce una scarsa qualità di taglio e danni alla testa laser, garantendo la sostituzione tempestiva delle lenti.
