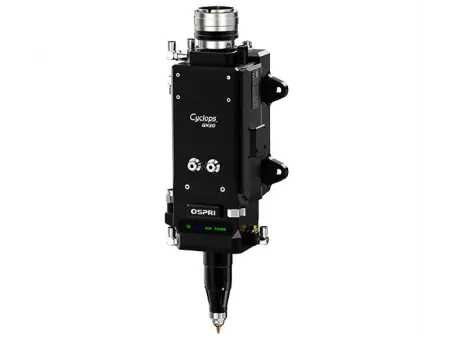

Testa di taglio laser a fibra da 30 kW con smusso
GH30B
Testa di taglio laser con messa a fuoco automatica intelligente per la lavorazione di lamiere metalliche spesse con potenze nominali fino a 30 kW
Questa testa di taglio laser in fibra ottica intelligente ad alta potenza è progettata per la lavorazione di lamiere metalliche spesse. Dotata di comunicazione 5G integrata, consente il monitoraggio in tempo reale delle perdite di pressione del gas, della contaminazione delle lenti e della temperatura degli ugelli. Queste funzioni forniscono avvisi tempestivi e lo spegnimento automatico per prevenire guasti, ridurre le esigenze di manutenzione e garantire prestazioni di taglio costanti. La protezione anticollisione integrata consente un rapido ripristino, riducendo al minimo i tempi di inattività e migliorando l'efficienza complessiva nelle operazioni di taglio laser pesante.
| Tipo | Testa di taglio laser a fibra ottica con messa a fuoco automatica |
| Modello | LCH30B0 |
| Tipo di interfaccia | QBH, QD, Q , LOE/QF-D |
| Lunghezza d'onda | 1080±10nm |
| Potenza nominale | ≤30kW |
| Lunghezza di messa a fuoco | 250mm/300mm |
| Lunghezza di collimazione | 100mm |
| Intervallo di messa a fuoco | -39mm~ 30mm |
| Intervallo di regolazione del centraggio | ±1.5mm |
| Velocità di messa a fuoco | 200mm/s |
| Pressione del gas ausiliario | ≤3MPa |
| Peso | 7.5kg (100/300 ugello piatto ) |
Questa testa di taglio laser con messa a fuoco automatica è ottimizzata per il taglio di lamiere spesse su una vasta gamma di metalli, tra cui acciaio al carbonio, rame, alluminio e lamiera zincata.
- Taglio di acciaio al carbonio da 40 mm 30 kW
- Taglio di acciaio al carbonio da 40 mm 30 kW
- Taglio di acciaio al carbonio da 35 mm 30 kW
- Taglio di acciaio al carbonio da 35 mm 30 kW
L'allarme di alta temperatura emette automaticamente un comando di arresto che garantisce un arresto tempestivo e avvisa l'operatore di risolvere il problema, prevenendo difetti di lavorazione.
La trasmissione continua dei dati sulla temperatura dell'ugello regola dinamicamente l'altezza di taglio e mantiene una distanza costante tra l'ugello e il pezzo in lavorazione per una qualità di taglio stabile.
Il controllo della temperatura della lente in tempo reale consente la regolazione automatica della messa a fuoco, prevenendone la deriva causata dal riscaldamento, garantendo prestazioni di taglio uniformi.
Se la pressione del gas di taglio è anomala, vengono attivati degli allarmi che prevengono danni e tagli scadenti causati da una pressione del gas bassa o assente.
Rileva le differenze tra la pressione effettiva e quella impostata del gas di taglio e calibra automaticamente la pressione per garantire una qualità di taglio costante e proteggere la testa.
Emette un allarme in caso di guasto della guarnizione della finestra di protezione laser e ricorda agli operatori di riparare o sostituire i componenti, prevenendo la contaminazione interna delle lenti.
Sensore integrato con gruppo di soffiaggio dedicato che protegge la testa laser in caso di collisione, attivando immediatamente un segnale di spegnimento.
Monitora i risultati della perforazione in tempo reale. Il taglio inizia immediatamente dopo la penetrazione, eliminando i ritardi e aumentando la produttività.
Avvisa quando le lenti sono contaminate, con modalità di avviso e spegnimento. Ciò impedisce una scarsa qualità di taglio e danni alla testa laser, garantendo la sostituzione tempestiva delle lenti.
| Lente protettiva collimante | PMD21.5T2DS，PMD32T2DS |
| Lente protettiva di messa a fuoco | PMD34T5DS |
| Lente protettiva di taglio | PMD34T5DS |
| Lente di collimazione | NF100D37DS |
| Lente di messa a fuoco | SF250D37DS，SF300D37DS |
| Anello di tenuta | 36.5*28.5*3.8，47*43*2.1，38.6*30.5*3.8，38.6*30.5*3.8 |
| Anello in ceramica | FC-17（piatto），FC-15（appuntito） |
| Ugello | serie FSN20 (piatto），serie FSN07 （appuntito），serie FSN16 （smussato） |
