Asse rotante per testa di taglio laser robotizzata 3D
Richiedi un preventivo
AC01-LD-H03
Mandrino per centro di lavoro a 5 assi progettato per lavorazioni multisuperficiali e multidirezionali di lamiere e componenti metallici
AC01-LD-H03
Mandrino per centro di lavoro a 5 assi progettato per lavorazioni multisuperficiali e multidirezionali di lamiere e componenti metallici
Questo asse rotante per testa di taglio laser robotizzata 3D è progettato per centri di lavoro a 5 assi, consentendo la lavorazione multisuperficie e multidirezionale di lamiere e componenti metallici. È particolarmente adatto per applicazioni quali la formatura 3D di lamiere e la lavorazione dell'acciaio stampato a caldo.
Dati tecnici
| Modello | AC01-LD-H03 |
| Testa di taglio laser applicabile | LCR04/LCR03 |
| Coppia nominale dell'asse A | 58N·m |
| Coppia nominale dell'asse C | 190N·m |
| Campo di movimento dell'asse A | ±100° |
| Campo di movimento dell'asse C | ±360° |
| Velocità nominale dell'asse A | 26giri/min |
| Velocità nominale dell'asse C | 23giri/min |
| Precisione di posizionamento ripetuto dell'asse A/asse C | 7arcsec |
| Peso | 17kg |
Caratteristiche

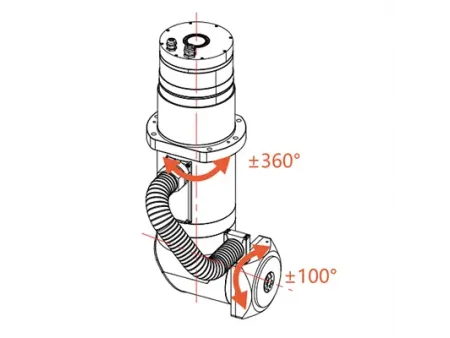

- Intervallo di rotazione dell'asse A di ±100°
- Intervallo di rotazione dell'asse C di 360°
- Passaggio della fibra QBH attraverso il centro dell'asse C
- Azionamento con motore armonico integrato
- Qualità di lavorazione ad alta precisione
