Asse rotante per testa di taglio laser obliquo

Richiedi un preventivo

Original: http://laserhead-it.com/3-3-rotary-axis-for-laser-bevel-cutting-head.html

AB02-LD-H01

Mandrino della testa di taglio laser utilizzato per produrre tagli smussati su parti metalliche

AB02-LD-H01

Mandrino della testa di taglio laser utilizzato per produrre tagli smussati su parti metalliche

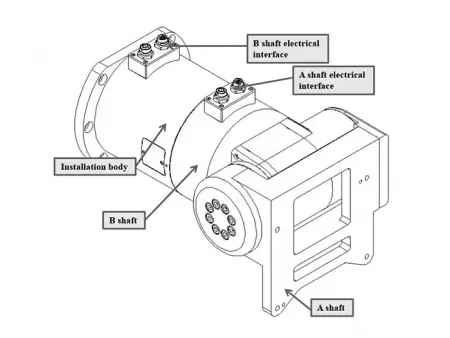

Questo mandrino rotante per testa di taglio laser è progettato per realizzare tagli angolati ad alta precisione su lamiere piane. Il movimento fluido e coordinato su più assi garantisce stabilità del percorso e bordi di smusso puliti, rendendolo ideale per applicazioni di taglio smussato su superfici metalliche piane.

Dati tecnici

Testa di taglio laser applicabile	Serie GHB
Coppia nominale dell'asse A	58N·m
Coppia nominale dell'asse B	133N·m
Intervallo di movimento dell'asse A	±45°
Intervallo di movimento dell'asse B	±90°
Precisione di posizionamento ripetuto dell'asse A/asse B	±7arcsec
Velocità nominale dell'asse A	26r/min
Velocità nominale dell'asse B	25r/min
Peso	11KG

Caratteristiche

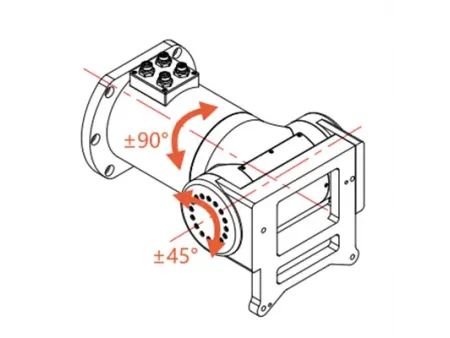

Rotazione asse A: ±45°
Rotazione asse B: ±90°
Azionamento motore armonico integrato
Qualità di lavorazione ad alta precisione
