Asse rotante per testa di taglio laser a fibra
Richiedi un preventivo
ACU03-PC-H01
Mandrino per centro di lavoro a 5 assi progettato per la lavorazione di lamiere, profili metallici e componenti metallici
ACU03-PC-H01
Mandrino per centro di lavoro a 5 assi progettato per la lavorazione di lamiere, profili metallici e componenti metallici

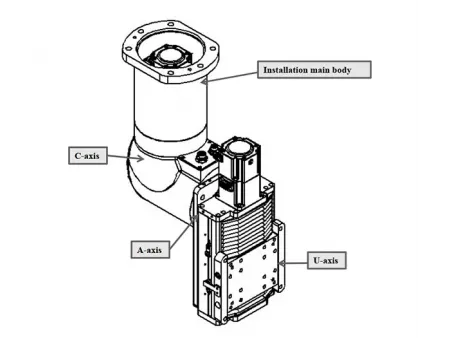

Questo mandrino rotante per centri di lavoro a 5 assi è progettato per teste di taglio laser a fibra. È adatto per la lavorazione di lamiere, profili metallici strutturali e acciaio pressato (stampato a caldo) con precisione.
Dati tecnici
| Testa di taglio laser applicabile | Serie GM /Serie GH |
| Coppia nominale dell'asse A/asse C | 100N·m |
| Velocità nominale dell'asse A/asse C | 37 giri/min |
| Precisione di posizionamento dell'asse A/asse C | 1arcmin |
| Rapporto di riduzione dell'asse A/asse C | 81 |
| Campo di movimento dell'asse A | ±100° |
| Campo di movimento dell'asse C | ±200° |
| Precisione di posizionamento ripetuto dell'asse U | < 0.01mm |
| Corsa dell'asse U | 60mm |
| Velocità massima dell'asse U | 250mm/s |
| Peso | 13.5kg |
Caratteristiche

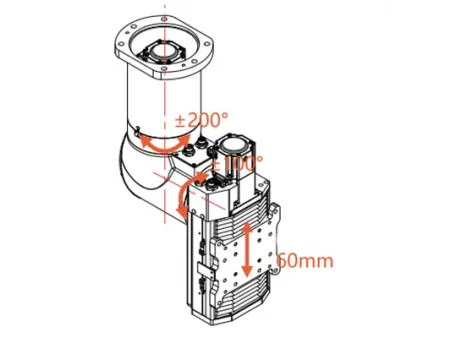

- Rotazione asse A ±100°, rotazione asse C ±200°
- Dotato di modulo di tracciamento asse U per un tracciamento preciso del contorno
- Trasmissione armonica ad alta precisione con servomotore
- Qualità di lavorazione avanzata per una stabilità a lungo termine

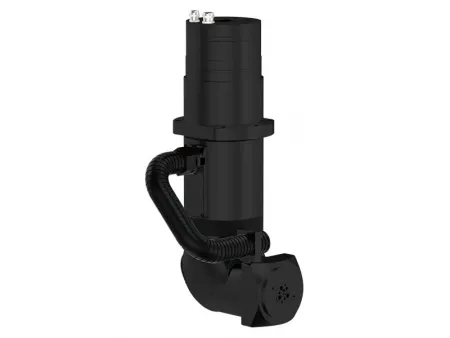

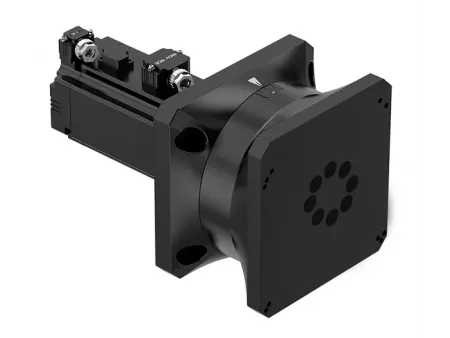

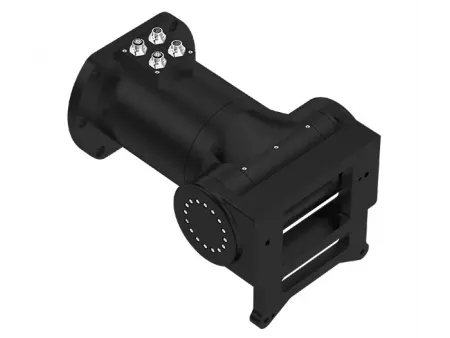

Prodotti relativi
