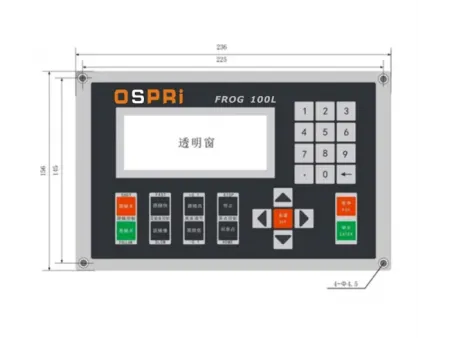

Sensore capacitivo d'altezza
FROG 100L
Sistema di controllo laser a fibra utilizzato per monitorare e controllare la distanza di stand-off tra l'ugello e la superficie del pezzo in lavorazione
FROG 100L
Sistema di controllo laser a fibra utilizzato per monitorare e controllare la distanza di stand-off tra l'ugello e la superficie del pezzo in lavorazione
Si tratta di un sensore capacitivo d'altezza autonomo ad alte prestazioni, progettato per gestire con precisione le teste di taglio laser capacitive tramite un avanzato sistema di controllo a circuito chiuso.
Oltre alle funzioni di regolazione standard presenti in prodotti analoghi, integra un’interfaccia di comunicazione Ethernet con protocollo TCP/IP, che ne consente la piena integrazione con il software di taglio laser. Questa connettività facilita l’implementazione di funzioni evolute come tracciamento automatico dell’altezza, perforazione controllata di materiali spessi, incremento graduale della potenza per un ingresso più fluido, rilevamento preciso dei bordi, sollevamento automatico della testa tra un taglio e l’altro per evitare collisioni e ridurre i tempi di ciclo.
Grazie al doppio algoritmo a circuito chiuso di velocità e posizione per il servocomando, il sensore assicura maggiore precisione e velocità di risposta, offrendo prestazioni di taglio superiori rispetto a molte soluzioni nazionali e internazionali concorrenti.
- Frequenza di campionamento: 1000 volte al secondo
- Precisione di misurazione statica: 0.001 mm
- Precisione di risposta dinamica: 0.05 mm
- Intervallo di controllo dell'altezza: 0-15 mm
- Accelerazione massima: 2G
- Velocità massima di inseguimento: fino a 1000 mm/s (con vite di comando da 10 mm e servomotore da 6000 giri/min)
- Distanza di trasmissione del segnale: fino a 100 m senza attenuazione, con forte capacità anti-interferenza
- Supporta la comunicazione di rete e gli aggiornamenti online USB
- Compatibile con qualsiasi testa di taglio e ugello, con adattamento automatico dei parametri capacitivi
- Caratteristiche di sicurezza: allarme di collisione della piastra, allarme di tracciamento fuori range
- Rilevamento dei bordi e ricerca automatica dei bordi
- Calibrazione con un solo tocco per un funzionamento rapido e semplice
- Supporta la perforazione segmentata, il sollevamento a salto di rana e l'altezza di sollevamento liberamente regolabile
- Funzione oscilloscopio integrata per il monitoraggio in tempo reale delle variazioni di capacità e altezza
